Batteria agli ioni di litiola tecnologia è diventata una piattaforma importante per l’elettronica portatile, la mobilità elettrica, le apparecchiature industriali, lo stoccaggio dell’energia, la robotica e molti altri sistemi alimentati elettricamente. Il suo fascino deriva dalla combinazione di energia specifica relativamente elevata, funzionamento ricaricabile, architettura flessibile del pacco e compatibilità con sofisticati sistemi di gestione della batteria. Tuttavia, selezionare la batteria adatta non è semplicemente questione di scegliere la massima capacità disponibile. Il progetto completo coinvolge la chimica delle celle, la tensione nominale, la capacità, la velocità di scarica, le condizioni di carica, il comportamento termico, la disposizione delle celle, l'architettura di protezione, le dimensioni dell'involucro, i requisiti di comunicazione, la progettazione del connettore, l'esposizione ambientale e considerazioni sul trasporto. Chimiche diverse possono produrre comportamenti molto diversi anche se appartengono alla stessa ampia famiglia a base di litio. Anche le celle cilindriche, le celle a sacchetto e altri formati creano diverse possibilità di progettazione meccanica e termica. Un pacco batteria ben progettato inizia quindi con il carico dell'apparecchiatura e l'ambiente operativo, quindi procede a ritroso verso la selezione delle celle, l'architettura elettrica, la protezione, la gestione termica, i test e l'integrazione finale.
Sommario
Fare clic su qualsiasi argomento per passare direttamente alla sezione.
- 1. Perché la tecnologia al litio ricaricabile è diventata così ampiamente utilizzata?
- 2. In che modo una cella al litio ricaricabile immagazzina e rilascia energia?
- 3. Quali chimiche cellulari dovrebbero confrontare gli ingegneri?
- 4. Come si relazionano tra loro tensione, capacità ed energia?
- 5. Perché il tasso di scarico e il tasso C sono importanti?
- 6. In che modo un sistema di gestione della batteria protegge il pacco?
- 7. In che modo i formati delle celle influiscono sulla progettazione della confezione?
- 8. Come dovrebbe essere progettata la gestione termica?
- 9. Cosa bisogna considerare quando si carica una batteria al litio?
- 10. In che modo i pacchi batteria supportano diverse applicazioni?
- 11. Quali fattori sono importanti per la sicurezza e i trasporti?
- 12. Quali errori comuni nella selezione della batteria dovrebbero essere evitati?
- 13. Cosa dovrebbe includere le specifiche di una batteria professionale?
- 14. Domande frequenti
Perché la tecnologia al litio ricaricabile è diventata così ampiamente utilizzata?
Le batterie ricaricabili a base di litio sono interessanti perché possono immagazzinare una quantità significativa di energia elettrica in un pacchetto relativamente compatto supportando cicli ripetuti di carica e scarica. La loro architettura elettrica flessibile consente inoltre ai produttori di realizzare pacchi per requisiti di tensione e capacità molto diversi.
La tecnologia è ora utilizzata in un’ampia gamma di apparecchiature. I dispositivi elettronici portatili necessitano di fonti di alimentazione compatte. Le piattaforme di mobilità elettrica necessitano di batterie in grado di fornire sia energia che potenza in uno spazio fisico limitato. Le apparecchiature industriali possono richiedere un comportamento di scarico prevedibile per periodi di funzionamento prolungati. I sistemi di accumulo dell’energia possono dare priorità alla durata del ciclo, alla stabilità termica, al monitoraggio e alla carica controllata.
Queste applicazioni condividono un principio comune: la batteria deve soddisfare i requisiti elettrici e meccanici dell'apparecchiatura.
Sembra semplice, ma le apparecchiature del mondo reale raramente funzionano con un unico carico costante. Un motore può assorbire una corrente elevata durante l'avvio e una corrente molto inferiore una volta raggiunta la velocità operativa. Un dispositivo portatile può alternare le modalità di sospensione, standby, comunicazione e prestazioni di punta. Un robot mobile può accelerare, fermarsi, salire e azionare motori ausiliari durante lo stesso ciclo di lavoro.
La batteria deve quindi rispondere alle variazioni della domanda di corrente rimanendo entro i limiti elettrici e termici progettati.
Le celle al litio ben progettate possono fornire una notevole energia rispetto alla loro massa e al loro volume, supportando architetture di apparecchiature compatte.
Le celle possono essere disposte in combinazioni in serie e in parallelo per creare diverse piattaforme di tensione e capacità.
I prodotti chimici ricaricabili appropriati possono supportare cicli ripetuti di carica e scarica in condizioni operative controllate.
I sistemi di gestione della batteria possono monitorare le condizioni elettriche e termiche e fornire più livelli di protezione.
Perché il design della confezione è importante tanto quanto la selezione delle celle
Una cella è solo l'elemento costitutivo di base. Una volta combinate più celle, il sistema introduce ulteriori requisiti tecnici. Le cellule devono rimanere in equilibrio. I percorsi attuali devono essere progettati correttamente. I collegamenti elettrici necessitano di adeguato isolamento e supporto meccanico. L'involucro deve proteggere le celle senza impedire al calore di fuoriuscire dal pacco.
Per molte applicazioni industriali, il pacco batteria necessita anche di un connettore esterno, un'interfaccia di ricarica, un fusibile, un'interfaccia di comunicazione, una struttura di montaggio o un sezionatore di servizio. Questi elementi possono influenzare la dimensione finale e le prestazioni del pacco.
Perché i requisiti applicativi vengono prima di tutto
È normale iniziare la selezione della batteria dal modello di cella preferito. Un processo più affidabile inizia dalle apparecchiature.
Il tecnico deve innanzitutto identificare la tensione operativa, il carico medio, il carico di picco, la durata operativa, le condizioni di ricarica, la temperatura ambiente, lo spazio fisico, le vibrazioni e le funzioni di comunicazione o protezione richieste. Solo allora è necessario selezionare la chimica cellulare e la struttura dell'impacco.
In che modo una cella al litio ricaricabile immagazzina e rilascia energia?
Una cella al litio ricaricabile immagazzina energia attraverso reazioni elettrochimiche reversibili. Durante la carica, l'energia elettrica spinge gli ioni di litio da una struttura di elettrodi verso un'altra. Durante la scarica, gli ioni ritornano attraverso l'elettrolita mentre gli elettroni viaggiano attraverso il circuito esterno per alimentare le apparecchiature collegate.
La cella di base contiene diversi elementi critici, tra cui un elettrodo positivo, un elettrodo negativo, un separatore, un elettrolita, collettori di corrente e un imballaggio protettivo.
Elettrodo positivo
Il materiale dell'elettrodo positivo influenza fortemente la tensione operativa della cella, le caratteristiche energetiche, il comportamento termico e altre proprietà prestazionali. Differenti chimiche catodiche possono quindi produrre un comportamento cellulare molto diverso.
Elettrodo negativo
L'elettrodo negativo utilizza comunemente un materiale a base di carbonio in molti sistemi al litio ricaricabili. Fornisce una struttura ospite per gli ioni di litio durante la carica e la scarica.
Separatore
Il separatore separa elettricamente gli elettrodi positivo e negativo consentendo il trasporto ionico attraverso l'elettrolita. La sua integrità è estremamente importante perché il contatto elettrico diretto tra gli elettrodi può causare un grave guasto interno.
Elettrolita
L'elettrolita fornisce un percorso di trasporto ionico tra gli elettrodi. La sua formulazione e stabilità influenzano il comportamento elettrico e termico della cella.
Collezionisti attuali
I collettori di corrente trasferiscono gli elettroni tra il materiale dell'elettrodo attivo e i terminali elettrici esterni. La loro costruzione influisce sulla resistenza e sulle prestazioni termiche.
Alloggiamento della cella
L'involucro fornisce protezione meccanica e controlla il modo in cui i materiali interni interagiscono con l'ambiente esterno. Le celle cilindriche, prismatiche e a sacca utilizzano approcci di alloggiamento diversi.
| Elemento cellulare | Funzione principale | Importanza del design |
|---|---|---|
| Elettrodo positivo | Partecipa allo stoccaggio e al rilascio degli ioni di litio | Forte influenza su tensione, energia e stabilità |
| Elettrodo negativo | Ospita il litio durante il ciclismo | Influenza la capacità, la capacità di velocità e il comportamento del ciclo |
| Separatore | Fornisce la separazione elettrica | Fondamentale per la sicurezza interna |
| Elettrolita | Permette il trasporto ionico | Influisce sulla conduttività e sulla stabilità elettrochimica |
| Collezionisti attuali | Trasportano corrente di elettroni | Influenza la resistenza e la generazione di calore |
| Alloggiamento | Fornisce contenimento fisico | Influisce sulla protezione meccanica e sulla gestione termica |
Carica e scarica sono processi reversibili, non immagini speculari identiche
La carica e la scarica implicano condizioni elettriche diverse. La ricarica è controllata dal caricabatterie e dal sistema di gestione della batteria, mentre la scarica è gestita dalle apparecchiature collegate.
Questa distinzione è importante perché una batteria può essere in grado di erogare una determinata corrente senza necessariamente essere idonea alla ricarica con la stessa corrente.
Perché la temperatura della cella cambia durante il funzionamento
Le cellule hanno una resistenza interna. Ogni volta che scorre corrente, una parte dell'energia viene convertita in calore. La quantità di calore dipende dalla corrente, dalla resistenza, dalla temperatura operativa, dalle condizioni della cella e da altri fattori elettrochimici.
Con l’aumento della corrente, la generazione di calore può aumentare rapidamente. Questo è uno dei motivi per cui le applicazioni con batterie ad alta velocità richiedono un'attenta progettazione termica.
La cella elettrochimica è quindi solo l’inizio. Il pacchetto finale deve controllare la tensione, la corrente, la temperatura, lo stress meccanico e le condizioni di carica in modo che la cella rimanga entro la finestra operativa specificata.
Quali chimiche cellulari dovrebbero confrontare gli ingegneri?
La "batteria al litio" non è una singola chimica. Esistono diversi sistemi catodici e possono differire sostanzialmente in densità di energia, stabilità termica, caratteristiche di tensione, capacità di potenza, comportamento del ciclo e applicazioni consigliate.
Fosfato di ferro e litio
Il fosfato di litio-ferro, comunemente abbreviato LFP, è noto per la forte stabilità termica e le prestazioni a ciclo lungo in condizioni operative adeguate. La tensione nominale della cella è inferiore rispetto ad alcuni prodotti chimici al litio ricchi di nichel, quindi il pacco richiede una configurazione in serie diversa per raggiungere la stessa tensione di sistema.
L'LFP è spesso considerato per lo stoccaggio stazionario, i sistemi di backup, i sistemi di energia solare e le applicazioni in cui la durata del ciclo e le caratteristiche termiche sono particolarmente importanti.
Chimica NMC
I sistemi di ossido di cobalto, nichel manganese sono comunemente descritti come NMC. Queste celle possono fornire una densità di energia più elevata rispetto a molti modelli LFP, rendendole interessanti per applicazioni sensibili al peso.
Il compromesso è che il sistema richiede un’attenta gestione termica e di carica e le caratteristiche esatte dipendono dalla formulazione della cella.
Chimica dell'LCO
L'ossido di litio e cobalto è stato ampiamente utilizzato nell'elettronica di consumo. Può fornire un'elevata densità di energia, ma le sue caratteristiche termiche e di ciclo rendono importante un'attenta gestione della batteria e un controllo dell'applicazione.
Chimica dell'NCA
I sistemi di alluminio al nichel-cobalto sono un'altra sostanza chimica del litio ad alta energia. Sono stati utilizzati in applicazioni che richiedono un'elevata densità di energia, ma la progettazione termica e di sicurezza a livello di pacchetto rimane essenziale.
Perché la chimica dovrebbe essere selezionata dall'applicazione
La chimica corretta dipende dal servizio dell'attrezzatura piuttosto che da una classifica universale.
Spesso scelto dove sono importanti la stabilità termica, la durata del ciclo e il funzionamento di lunga durata.
Spesso selezionato dove la densità energetica e le prestazioni di potenza bilanciate sono importanti.
Comunemente associato ad applicazioni compatte di elettronica di consumo che richiedono un'elevata densità di energia.
Utilizzato in applicazioni selezionate ad alta energia dove è richiesto un attento controllo elettrico e termico.
| Chimica | Forza tipica | Focus tipico del design |
|---|---|---|
| LFP | Stabilità termica e capacità di ciclo | Peso dell'imballaggio, piattaforma di tensione, funzionamento di lunga durata |
| NMC | Densità energetica e prestazioni equilibrate | Gestione e protezione termica |
| LCO | Alta densità di energia | Gestione termica e carica controllata |
| NCA | Alta capacità energetica | Controllo termico, protezione e limiti operativi |
Perché la chimica non dovrebbe essere selezionata dalle etichette di marketing
Due celle descritte con la stessa chimica possono comunque comportarsi in modo diverso a causa della formulazione dell'elettrodo, del processo di produzione, della struttura delle particelle, del sistema elettrolitico, del design del separatore, delle dimensioni della cella e del controllo di qualità.
Pertanto, la selezione professionale dovrebbe esaminare i dati tecnici effettivi invece di basarsi esclusivamente su un’etichetta chimica.
La corrispondenza delle celle è altrettanto importante
Le celle collegate nello stesso pacco dovrebbero avere caratteristiche strettamente corrispondenti. Differenze significative nella capacità, nella resistenza interna o nello stato di carica possono creare squilibri durante il funzionamento.
Ciò è particolarmente importante nei pacchi collegati in serie, dove la stessa corrente scorre attraverso ogni cella della stringa.
Come si relazionano tra loro tensione, capacità ed energia?
Le specifiche della batteria spesso contengono diversi numeri facili da confondere. Tensione, capacità, potenza ed energia descrivono caratteristiche diverse.
Voltaggio
La tensione rappresenta il potenziale elettrico della batteria. In un pacco batteria, le celle collegate in serie aggiungono le loro tensioni.
Ad esempio, una stringa in serie di dieci celle con una tensione nominale delle celle di circa 3,6 V avrebbe una tensione nominale del pacco di circa 36 V.
Capacità
La capacità è generalmente espressa in ampere-ora o Ah. Indica la quantità di carica che la batteria può fornire in condizioni di test specificate.
La capacità non deve essere interpretata come un importo fisso indipendente dalla corrente, dalla temperatura, dall'interruzione della scarica e dal metodo di prova.
Energia
L’energia elettrica immagazzinata è comunemente espressa in wattora. Una relazione semplificata è:
Energia (Wh) ≈ Voltaggio (V) × Capacità (Ah)
Questa relazione è utile per la stima del sistema nella fase iniziale. L'energia effettivamente utilizzabile dipenderà dalle condizioni di scarica, dalle perdite di conversione, dai limiti operativi, dalla temperatura e dalla strategia di controllo.
Energia
La potenza è la velocità con cui l'energia viene fornita. Una batteria può avere una notevole quantità di energia immagazzinata pur non essendo adatta per un'applicazione che richiede una corrente istantanea molto elevata.
Questo è il motivo per cui capacità e capacità di potenza dovrebbero sempre essere valutate separatamente.
| Parametro | Unità | Cosa dice all'ingegnere |
|---|---|---|
| Voltaggio nominale | V | Piattaforma di tensione elettrica |
| Capacità | Ah | Capacità di accumulo della carica in condizioni definite |
| Energia | Wh | Energia elettrica immagazzinata approssimativa |
| Energia | W o kW | Tasso di fornitura di energia elettrica |
| Attuale | A | Carico elettrico o flusso di carica |
Collegamenti in serie e in parallelo
I collegamenti in serie aumentano principalmente la tensione. Le connessioni parallele aumentano principalmente la capacità e la capacità di corrente.
Un pacchetto 10S3P, ad esempio, contiene dieci celle o gruppi di celle in serie e tre percorsi paralleli. La tensione e la capacità esatte dipendono dai valori nominali delle singole celle.
Perché i calcoli dei pacchi necessitano di margini operativi
L'energia teorica calcolata dalla tensione nominale e dalla capacità nominale non è sempre disponibile per l'apparecchiatura. I limiti di gestione della batteria potrebbero impedire lo scaricamento completo o la carica completa per proteggere le celle.
La temperatura modifica anche la capacità pratica e il comportamento energetico. Le condizioni fredde possono aumentare la resistenza interna e ridurre la potenza disponibile, mentre le alte temperature possono accelerare il degrado.
Perché la piattaforma di tensione è importante per l'apparecchiatura
Motori, inverter, schede di controllo, caricabatterie, relè e altri componenti sono progettati in base a intervalli di tensione specifici.
Una batteria con capacità maggiore non è automaticamente compatibile se la tensione del sistema è errata. Al contrario, una batteria con la tensione corretta può comunque non essere adatta se la sua capacità di corrente è inadeguata.
Perché il tasso di scarico e il tasso C sono importanti?
La capacità di una batteria non descrive completamente la velocità con cui può rilasciare energia. La velocità di scarica è fondamentale per motori, utensili elettrici, droni, robotica, apparecchiature di trazione e altri sistemi con una significativa domanda di corrente di picco.
Comprendere il tasso C
Il tasso C esprime la corrente relativa alla capacità della batteria. Una scarica di 1C significa che la corrente è numericamente uguale alla capacità nominale in ampere-ora.
Per una batteria da 20 Ah, una scarica 1C corrisponde a 20 A. Una scarica 2C corrisponde a 40 A, in base alle specifiche effettive della batteria.
Corrente continua e corrente di picco
Alcune applicazioni assorbono una corrente elevata solo per pochi secondi o minuti, mentre altre richiedono una corrente elevata in modo continuo.
Una batteria in grado di supportare un breve picco potrebbe non essere adatta per un funzionamento continuo ad alta velocità poiché la corrente sostenuta crea più calore e sottopone le celle a uno stress elettrochimico maggiore.
Resistenza interna
La resistenza interna provoca caduta di tensione e generazione di calore quando scorre corrente. Una corrente più elevata amplifica l'effetto.
La batteria potrebbe quindi presentare una tensione ai terminali inferiore sotto carico pesante rispetto a sotto carico leggero, anche se la tensione nominale rimane invariata.
Elettroutensili e attrezzature mobili
Applicazioni come utensili elettrici, scooter, robot e droni possono richiedere brevi raffiche di corrente elevata. In questi casi sono importanti celle ad alta velocità, connessioni a bassa resistenza, percorsi termici adeguati e un BMS adeguatamente dimensionato.
| Carica profilo | Requisito tipico | Caratteristiche importanti della batteria |
|---|---|---|
| Continuo a basso consumo | Corrente stabile per lunghi periodi | Capacità e bassa autoscarica |
| Carico variabile moderato | Cambiare la domanda attuale | Capacità di energia e potenza equilibrata |
| Intermittente ad alta potenza | Brevi raffiche di corrente elevata | Celle ad alta velocità e risposta termica |
| Continua ad alta potenza | Corrente elevata sostenuta | Valutazione di scarica continua e forte gestione termica |
Perché anche il design del connettore e del cablaggio è importante
Un pacco batteria ad alta corrente necessita di qualcosa di più delle semplici celle ad alta velocità. Connettori, strisce di nichel, sbarre collettrici, fili, fusibili, relè e interruttori hanno tutti una resistenza.
Se un piccolo componente diventa un collo di bottiglia, la batteria potrebbe non fornire la potenza prevista anche quando le celle stesse sono in grado di farlo.
Interruzione dello scarico
L'elettronica di gestione della batteria può impedire che la tensione del pacco scenda al di sotto del limite specificato. Ciò protegge le celle da una scarica eccessiva.
Il punto limite dovrebbe essere definito in base ai requisiti chimici e del produttore delle celle anziché essere considerato universale.
In che modo un sistema di gestione della batteria protegge il pacco?
Un sistema di gestione della batteria, comunemente chiamato BMS, monitora e controlla importanti condizioni elettriche e termiche all'interno del pacco batteria.
Il BMS è particolarmente importante nei pacchi multicella perché le singole celle non sempre si comportano in modo identico. Anche le piccole differenze possono aumentare nel corso di ripetuti cicli di carica e scarica.
Protezione da sovraccarico
Il BMS può monitorare la tensione della cella o del pacco e interrompere o ridurre la carica quando viene raggiunto un limite superiore definito.
Protezione da scarica eccessiva
Il BMS può disconnettere il carico quando la batteria raggiunge una soglia di tensione inferiore definita.
Protezione da sovracorrente
Se la corrente supera l'intervallo operativo sicuro definito, il BMS può attivare una risposta protettiva. Ciò può aiutare a proteggere celle, cablaggi, connettori e componenti di commutazione.
Protezione da cortocircuito
Un cortocircuito può creare una corrente molto elevata in un percorso a bassa impedenza. I circuiti di protezione e i fusibili adeguati sono quindi parti importanti dell'architettura del pacco.
Monitoraggio della temperatura
I sensori di temperatura possono essere posizionati in punti selezionati all'interno del pacco. Il BMS può utilizzare le informazioni sulla temperatura per limitare la carica, la scarica o entrambe quando le temperature escono dall'intervallo consentito.
Bilanciamento cellulare
Le celle collegate in serie possono sviluppare gradualmente differenze di stato di carica. Il bilanciamento aiuta a ridurre queste differenze in modo che la stringa in serie funzioni in modo più uniforme.
Tiene traccia di singole celle o gruppi e rileva le condizioni che si avvicinano ai limiti operativi definiti.
Misura la corrente di carica e scarica e supporta la protezione da sovracorrente.
Aiuta a controllare il funzionamento quando la temperatura della cella o del pacco supera l'intervallo consentito.
Aiuta a mantenere uno stato di carica più coerente tra le celle collegate in serie.
| Funzione BMS | Scopo | Tipica azione protettiva |
|---|---|---|
| Protezione da sovraccarico | Evitare un voltaggio eccessivo delle celle | Interrompere o limitare la ricarica |
| Protezione da scarica eccessiva | Prevenire l'esaurimento eccessivo delle cellule | Scollegare il carico |
| Protezione da sovracorrente | Evitare una corrente eccessiva | Scollegare o limitare la corrente |
| Protezione da cortocircuito | Rispondere a percorsi di corrente anomali | Isolamento elettrico rapido |
| Protezione dalla temperatura | Impedire il funzionamento al di fuori dei limiti termici | Limitare la carica o la scarica |
| Bilanciamento | Ridurre le differenze di tensione tra le celle in serie | Corrente di bilanciamento controllata |
Funzioni BMS intelligenti
Le piattaforme BMS avanzate possono fornire la comunicazione tramite interfacce come CAN, RS485, UART, Bluetooth o altri protocolli, a seconda del progetto.
La comunicazione può fornire informazioni su stato di carica, tensione della batteria, corrente, temperatura, allarmi, stato operativo e dati diagnostici.
Perché la selezione del BMS deve corrispondere al pacchetto
Un BMS deve essere compatibile con il numero di celle in serie, la chimica delle celle, la tensione di carica, la corrente di scarica, i sensori di temperatura e l'architettura del connettore.
Un BMS progettato per una piattaforma di tensione o una sostanza chimica non deve essere riutilizzato automaticamente per un altro pacchetto.
In che modo i formati delle celle influiscono sulla progettazione della confezione?
Il formato della cella determina molto più dell'aspetto fisico. Influenza il modo in cui le celle sono disposte, raffreddate, collegate, racchiuse, manutenute e protette.
Celle cilindriche

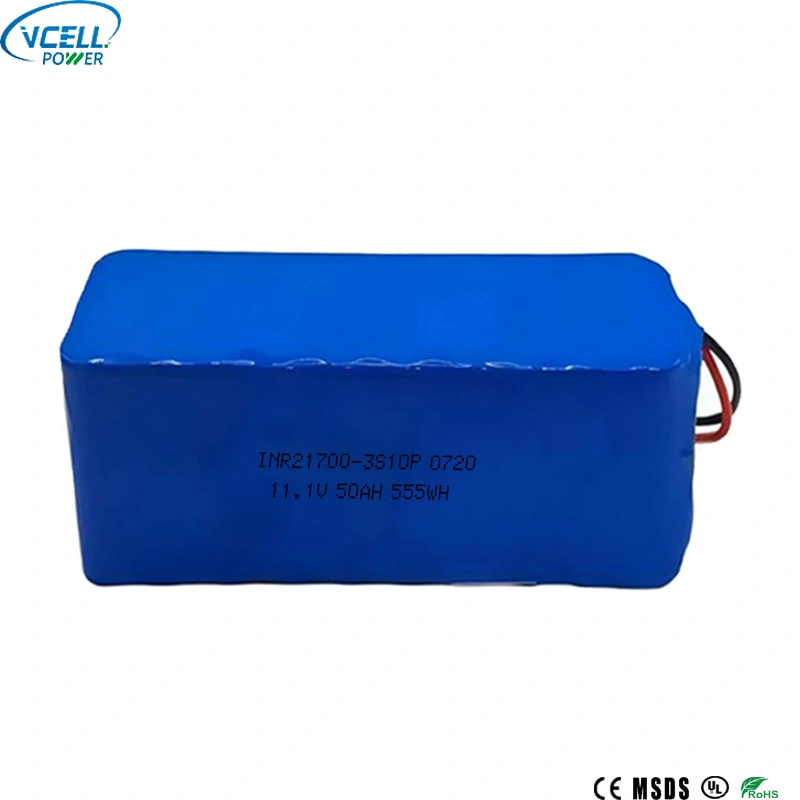

Le celle cilindriche come i formati 18650, 21700 e 26650 sono ampiamente utilizzate nei pacchi batteria ricaricabili. Le loro dimensioni cilindriche standardizzate possono semplificare l'assemblaggio automatizzato e facilitare la creazione di strutture di pacchi modulari.
Tuttavia, le celle cilindriche creano spazi tra celle adiacenti. I percorsi termici e il fissaggio meccanico devono pertanto essere progettati attentamente.
Celle a sacchetto
Le celle a sacchetto utilizzano un imballaggio laminato flessibile anziché una lattina rigida cilindrica o metallica. La loro forma può fornire una forte flessibilità di imballaggio, utile in apparecchiature con geometria interna insolita.
Nella progettazione della confezione è necessario considerare la compressione meccanica e la protezione contro il rigonfiamento o la perforazione.
Cellule prismatiche
Le celle prismatiche utilizzano un involucro rettangolare rigido. La loro geometria può sfruttare meglio gli spazi rettangolari, il che può semplificare alcuni layout di grandi confezioni.
Perché il formato della cella influisce sul raffreddamento
Il calore deve viaggiare dalla zona di reazione elettrochimica all'ambiente circostante. La geometria della cella determina il percorso disponibile per la fuoriuscita del calore.
Una disposizione cilindrica compatta può avere un comportamento termico molto diverso da una configurazione a busta piatta.
| Formato cella | Principale carattere strutturale | Focus tipico del design |
|---|---|---|
| Cilindrico | Alloggiamento rotondo rigido | Spaziatura delle celle, interconnessione, assemblaggio automatizzato, raffreddamento |
| Custodia | Custodia laminata flessibile | Supporto meccanico, compressione, gestione del rigonfiamento |
| Prismatico | Custodia rettangolare rigida | Densità del pacco, percorso termico, integrazione strutturale |
Disposizione delle celle
La configurazione serie-parallelo definisce la piattaforma finale della batteria. Una configurazione 13S7P, ad esempio, indica tredici gruppi in serie e sette celle parallele all'interno di ciascun gruppo.
Tale architettura può essere selezionata per raggiungere una tensione e una capacità target rimanendo entro la capacità di corrente di ogni singola cella.
Collegamenti saldati e meccanici
Le celle possono essere interconnesse tramite linguette saldate, sbarre collettrici, connettori flessibili o altri metodi a seconda del design del pacco.
La resistenza di connessione deve rimanere bassa e meccanicamente stabile. Collegamenti scadenti possono produrre riscaldamento localizzato e perdita di tensione.
Custodia per pacchi
L'involucro deve proteggere le celle da urti, umidità, polvere, vibrazioni e contatti accidentali fornendo allo stesso tempo una ventilazione sufficiente o capacità di trasferimento di calore.
L'involucro dovrebbe inoltre consentire un accesso adeguato a connettori, componenti di servizio e interfacce di comunicazione.
Il formato della cella è quindi una decisione di progettazione a livello di sistema. La più piccola disposizione fisica non è sempre la soluzione migliore se crea problemi termici, meccanici, di assemblaggio o di servizio.
Come dovrebbe essere progettata la gestione termica?
La temperatura ha una grande influenza sulle prestazioni, sulla sicurezza, sul comportamento di ricarica e sulle condizioni delle celle a lungo termine della batteria al litio. La gestione termica dovrebbe pertanto essere presa in considerazione durante la progettazione del pacco piuttosto che aggiunta dopo il completamento dell'architettura elettrica.
Generazione di calore
La corrente che scorre attraverso la resistenza interna genera calore. Anche i componenti elettronici come MOSFET, contattori, resistori e convertitori CC-CC possono produrre calore.
Quando diversi componenti funzionano all'interno di un piccolo armadio, la loro produzione di calore combinata può aumentare significativamente la temperatura interna del pacco.
Gradienti di temperatura
Non tutte le cellule di un pacco sperimentano lo stesso ambiente termico. Le celle vicine al centro di un pacco denso possono trattenere più calore rispetto alle celle vicine a una parete esterna.
Una temperatura non uniforme può portare a un comportamento elettrico diverso tra le celle, che può aumentare lo squilibrio nel tempo.
Gestione termica passiva
Le strategie passive possono includere cuscinetti termici, piastre conduttive, diffusori di calore, spaziatura controllata delle celle e involucri termicamente conduttivi.
Queste soluzioni possono funzionare in modo efficace quando la generazione di calore è moderata e l’ambiente circostante fornisce un sufficiente smaltimento del calore.
Gestione termica attiva
I sistemi ad alta potenza possono richiedere aria forzata, raffreddamento a liquido o un'altra strategia di gestione termica attiva.
Il metodo appropriato dipende dalla generazione di calore, dallo spazio disponibile, dalle condizioni ambientali, dai requisiti di manutenzione e dalla complessità del sistema.
| Strategia termica | Uso tipico | Considerazione chiave |
|---|---|---|
| Spaziatura delle celle | Alimentatori di potenza moderata | Bilanciare il flusso d'aria con le dimensioni della confezione |
| Cuscinetto termico | Trasferimento di calore dal pacco all'alloggiamento | Conduttività e compressione dei materiali |
| Diffusore di calore | Distribuire il calore localizzato | Area di contatto e resistenza termica |
| Aria forzata | Sistemi ad alta potenza | Percorso del flusso d'aria, polvere, rumore, manutenzione |
| Raffreddamento a liquido | Applicazioni ad alta potenza | Complessità, tenuta, pompa, assistenza, controllo delle perdite |
Funzionamento ad alta temperatura
La temperatura elevata può accelerare i processi di invecchiamento all’interno delle celle al litio. Un pacco che funziona ripetutamente a temperature elevate può subire una perdita di capacità più rapida o cambiamenti nella resistenza interna.
Funzionamento a bassa temperatura
Le temperature fredde possono aumentare la resistenza interna e ridurre la potenza disponibile. Anche la ricarica a temperature molto basse può essere problematica per determinati prodotti chimici e condizioni.
La logica di gestione della batteria può quindi limitare la ricarica quando la temperatura non rientra nell'intervallo accettabile.
Posizionamento del sensore termico
I sensori di temperatura dovrebbero essere posizionati in modo da fornire informazioni significative sulla confezione. Misurare solo la parete dell'involucro potrebbe non rappresentare accuratamente il gruppo di celle più calde.
Anche le interconnessioni ad alta corrente e l’elettronica di potenza potrebbero meritare un monitoraggio separato della temperatura.
Cosa bisogna considerare quando si carica una batteria al litio?
La ricarica è un processo elettrochimico controllato e deve essere sempre adattato alla chimica della cella, alla tensione del pacco, all'architettura BMS e alle specifiche del caricabatterie.
Ricarica CC/CV
Molti sistemi al litio ricaricabili utilizzano un metodo di ricarica a corrente e tensione costante. Inizialmente il caricabatterie fornisce corrente controllata. Una volta raggiunta la tensione target, il caricabatterie mantiene la tensione mentre la corrente diminuisce gradualmente.
L'esatta tensione e corrente di carica dipendono dalla chimica della cella e dal design del pacco.
Tensione di carica
La tensione di carica massima dipende dalla chimica. L'applicazione di una tensione errata può danneggiare le celle o creare condizioni operative pericolose.
Corrente di carica
La corrente di carica deve essere limitata alla capacità di carica specificata della cella o del pacco. Un'elevata corrente di carica può aumentare la generazione di calore e lo stress elettrochimico.
Compatibilità caricabatterie e batteria
Il caricabatterie deve essere progettato specificamente per la piattaforma di voltaggio e la chimica della batteria. Un caricabatterie destinato a un tipo di batteria non dovrebbe essere considerato adatto a un altro semplicemente perché il connettore è fisicamente simile.
| Fattore di carica | Perché è importante | Cosa dovrebbe essere abbinato |
|---|---|---|
| Chimica della batteria | Determina i limiti di ricarica | Profilo di ricarica del caricabatterie |
| Voltaggio del pacco | Definisce la tensione di carica target | Voltaggio in uscita dal caricabatterie |
| Corrente di carica | Influisce sul calore e sullo stress cellulare | Limite della corrente di carica della batteria |
| BMS | Fornisce monitoraggio e protezione | Limiti di tensione, corrente e temperatura del BMS |
| Temperatura | Influisce sulla sicurezza della ricarica | Intervallo di temperatura di ricarica consentito |
Ricarica a bassa temperatura
Alcuni prodotti chimici al litio non dovrebbero essere caricati al di sotto di una soglia di temperatura definita. Il BMS potrebbe quindi impedire la ricarica finché le celle non ritornano a una temperatura accettabile.
Progettazione della custodia di ricarica
Una batteria può generare calore durante la ricarica, soprattutto con una corrente più elevata. Il caricabatterie, la confezione, i cavi e i connettori devono essere disposti in modo tale che il calore non si accumuli inutilmente.
Perché è importante la sostituzione del caricabatterie
Quando si sostituisce una batteria di diversa composizione chimica con una batteria al litio, il caricabatterie originale potrebbe non essere compatibile. Chimiche diverse hanno curve di carica e requisiti di tensione diversi.
Il caricabatterie dovrebbe quindi essere trattato come parte del sistema batteria piuttosto che come un accessorio indipendente.
In che modo i pacchi batteria supportano diverse applicazioni?
Apparecchiature diverse richiedono caratteristiche della batteria diverse. La stessa tecnologia di base del litio può supportare prodotti molto diversi perché celle e pacchi possono essere configurati per diversi requisiti di tensione, capacità, potenza e meccanici.
I dispositivi compatti spesso danno priorità alla densità energetica, al volume ridotto del pacchetto, all'uscita stabile e all'integrazione con sofisticati dispositivi elettronici di gestione dell'energia.
Gli strumenti portatili possono richiedere brevi raffiche di corrente elevata, il che rende importanti la capacità di alimentazione, la bassa resistenza, il controllo termico e i connettori durevoli.
Scooter, biciclette elettriche, golf cart e veicoli leggeri richiedono un equilibrio tra tensione, capacità, capacità di corrente, peso e resistenza alle vibrazioni.
Robot, AGV, macchine per la cura dei pavimenti, sistemi di backup e strumenti portatili possono richiedere un funzionamento stabile durante cicli di lavoro ripetuti.
I sistemi di stoccaggio stazionari spesso pongono maggiore enfasi sulle prestazioni del ciclo, sulla stabilità termica, sul monitoraggio, sulla progettazione dell'involucro e sulla ricarica controllata.
Le apparecchiature di monitoraggio, i sistemi portatili e i dispositivi autonomi possono richiedere involucri, connettori, protezione e gestione della temperatura personalizzati.
Elettronica portatile
I piccoli dispositivi elettronici generalmente pongono una forte enfasi sulle dimensioni del contenitore e sulla densità di energia. La confezione può essere sottile, curva o altamente personalizzata per adattarsi alla custodia del prodotto.
Poiché il dispositivo può trascorrere lunghi periodi in standby e quindi richiedere improvvisamente la massima potenza di elaborazione, possono essere importanti anche una bassa autoscarica e un comportamento di tensione stabile.
Monopattini elettrici e mobilità leggera
Le applicazioni di mobilità utilizzano spesso piattaforme di tensione come 24 V, 36 V, 48 V, 60 V o 72 V a seconda dell'architettura del sistema.
La corrente di picco del motore può essere sostanzialmente superiore alla corrente media. Il pacco deve quindi supportare le richieste di accelerazione e di salita in salita senza un'eccessiva caduta di tensione.
AGV e robot mobili
I veicoli a guida automatizzata e i robot di servizio possono operare ripetutamente durante una giornata lavorativa. Le specifiche della batteria devono riflettere i cicli di movimento, i carichi del motore, le opportunità di ricarica, il carico utile e le condizioni ambientali.
La comunicazione tra la batteria e il controller del robot può essere utile anche per il reporting sullo stato di carica e la diagnostica del sistema.
Attrezzature mediche e industriali
I dispositivi medici e industriali portatili possono porre grande enfasi sulla prevedibilità della tensione in uscita, sulla bassa autoscarica, sull'affidabilità e sull'integrazione della custodia.
La batteria dovrebbe inoltre essere progettata in base alla procedura di ricarica dell'apparecchiatura e all'ambiente operativo.
Sistemi di accumulo dell'energia
Le applicazioni di stoccaggio stazionario possono dare priorità alla stabilità chimica, alla capacità del ciclo, alla gestione termica, al monitoraggio e alla protezione dai guasti rispetto al peso minimo della confezione.
La chimica LFP viene spesso presa in considerazione per queste applicazioni perché le sue caratteristiche possono allinearsi bene con il funzionamento stazionario a ciclo lungo.
Progetti di batterie personalizzate
I progetti personalizzati possono richiedere piattaforme di tensione, posizioni dei connettori, protocolli di comunicazione, involucri compatti o soluzioni di montaggio specializzate insolite.
Il processo di progettazione dovrebbe iniziare con il disegno dell'apparecchiatura e il profilo del carico elettrico. Ciò aiuta a evitare di selezionare una configurazione di cella che non può adattarsi al contenitore finale o soddisfare i requisiti di alimentazione.
| Applicazione | Requisito primario | Tipico focus ingegneristico |
|---|---|---|
| Elettronica di consumo | Accumulo di energia compatto | Dimensioni del pacchetto, densità energetica, protezione |
| Utensili elettrici | Elevata potenza di breve durata | Celle ad alta velocità, BMS, risposta termica |
| Mobilità elettrica leggera | Energia più potenza di picco del motore | Piattaforma di tensione, capacità, corrente, vibrazione |
| AGV o robot | Cicli di lavoro ripetuti | Ciclo di vita, comunicazione BMS, gestione termica |
| Accumulo di energia | Ciclismo di lunga durata | Stabilità termica, prestazione del ciclo, monitoraggio |
| Attrezzatura personalizzata | Integrazione specifica dell'applicazione | Dimensioni, connettori, controllo, custodia |
Quali fattori sono importanti per la sicurezza e i trasporti?
La sicurezza della batteria è determinata dall'interazione tra chimica delle celle, qualità di produzione, progettazione meccanica, protezione elettrica, controllo della carica, gestione termica e condizioni operative.
Protezione fisica
Le celle devono essere protette da schiacciamento, perforazione, vibrazioni eccessive e contatto accidentale con oggetti conduttori.
L'involucro e i supporti interni dovrebbero sostenere saldamente le celle evitando inutili sollecitazioni meccaniche.
Protezione elettrica
Fusibili, interruttori automatici, stadi di protezione MOSFET, contattori e logica BMS possono tutti svolgere un ruolo nel prevenire o limitare condizioni di corrente anomale.
L'architettura protettiva dovrebbe essere progettata in base alla corrente massima e agli scenari di guasto.
Protezione termica
I sensori di temperatura e la logica protettiva aiutano a prevenire il funzionamento al di fuori dei limiti accettabili. Il calore dovrebbe anche avere un percorso prevedibile fuori dal gruppo.
Isolamento
I pacchi batteria collegati in serie possono raggiungere tensioni relativamente elevate. L'isolamento elettrico tra parti conduttrici, gruppi di celle, sbarre collettrici e superfici dell'involucro è quindi essenziale.
Considerazioni sui trasporti
Le celle e i pacchi batteria al litio sono regolamentati per il trasporto a causa della loro energia elettrochimica immagazzinata e del potenziale pericolo in determinate condizioni.
Il trasporto internazionale può richiedere documenti quali documentazione di test UN38.3, informazioni sui dati di sicurezza, valutazioni del trasporto, imballaggio adeguato, etichettatura e procedure di spedizione specifiche per la modalità.
I requisiti possono variare in base al tipo di batteria, alla potenza in wattora, allo stato di carica, alla disposizione dell'imballaggio e alla modalità di trasporto.
| Zona di sicurezza | Preoccupazione primaria | Approccio progettuale |
|---|---|---|
| Meccanico | Schiacciamento, impatto, vibrazione | Custodia sicura e supporti per celle |
| Elettrico | Cortocircuito e sovracorrente | Fusibile, BMS, commutazione, isolamento |
| Termico | Temperatura eccessiva | Monitoraggio del sensore e dissipazione del calore |
| In carica | Voltaggio o temperatura errati | Caricabatterie compatibile e controlli di ricarica |
| Trasporto | Gestione e conformità normativa | Test, confezionamento, etichettatura, documentazione |
Perché la certificazione dovrebbe essere legata al prodotto reale
I documenti di certificazione e trasporto sono utili solo quando corrispondono all'effettiva configurazione della cella o del pacco fornito.
Non si dovrebbe automaticamente presumere che un documento rilasciato per un modello di batteria copra una costruzione sostanzialmente diversa.
Perché la qualità dell'assemblaggio è importante
La sicurezza della batteria non è determinata solo dalla chimica della cella. La qualità della saldatura, il percorso dei connettori, i materiali isolanti, l'assemblaggio del BMS, il posizionamento del sensore di temperatura, l'installazione dei fusibili e la costruzione dell'involucro sono tutti fattori che influenzano il prodotto finito.
Quali errori comuni nella selezione della batteria dovrebbero essere evitati?
I problemi più comuni della batteria non derivano necessariamente da celle difettose. Molti iniziano con specifiche incomplete o componenti non corrispondenti.
- Scegliendo solo per capacità:Un valore Ah più elevato non garantisce una capacità di scarica sufficiente.
- Ignorando la tensione del sistema:La tensione della batteria deve corrispondere all'architettura elettrica dell'apparecchiatura.
- Ignorando la corrente di picco:L'avvio e l'accelerazione del motore possono richiedere molta più corrente rispetto al funzionamento medio.
- Usare la chimica sbagliata:Chimiche diverse hanno caratteristiche diverse di tensione, termica, carica e ciclo.
- Utilizzando un caricabatterie non adatto:I profili di carica devono corrispondere alla composizione chimica della batteria e alla tensione del pacco.
- Sottostima del carico termico:I pacchi ad alta corrente necessitano di un percorso libero per la dissipazione del calore.
- Ignorare il BMS:I limiti di protezione devono corrispondere all'esatta configurazione delle celle in serie-parallelo.
- Ignorando le dimensioni:Potrebbe essere comunque impossibile installare una batteria che soddisfi i requisiti elettrici.
- Ignorando i connettori:La corrente nominale del connettore e l'adattamento meccanico fanno parte della progettazione elettrica.
- Ignorando la temperatura operativa:Sia le condizioni calde che quelle fredde possono modificare il comportamento della batteria.
Il problema della sola capacità
Una batteria con il doppio della capacità nominale non fornisce automaticamente il doppio delle prestazioni utilizzabili del sistema. Se l'apparecchiatura richiede una corrente di picco elevata e le celle selezionate sono progettate per una scarica a bassa velocità, la tensione potrebbe abbassarsi notevolmente sotto carico.
Il problema del solo voltaggio
La tensione nominale corrispondente è necessaria ma non sufficiente. Due pacchi con la stessa tensione possono avere capacità, corrente continua, corrente di picco, composizione chimica, BMS e dimensioni meccaniche molto diverse.
Il problema del caricabatterie sostitutivo
Un errore comune durante la sostituzione della batteria è conservare il caricabatterie originale. Le batterie al piombo, Ni-MH e al litio non utilizzano necessariamente lo stesso metodo di ricarica.
Il caricabatterie deve essere adatto al voltaggio e alla composizione chimica della batteria sostitutiva.
Il problema delle recinzioni
I progettisti delle batterie a volte si concentrano sulla disposizione delle celle e solo successivamente considerano l'involucro. Ciò può creare difficili compromessi in termini di accesso ai connettori, raffreddamento, facilità di manutenzione e protezione meccanica.
Il problema del ripensamento termico
Un pacco che funziona bene durante un breve test può riscaldarsi notevolmente durante il funzionamento continuo. Il comportamento termico dovrebbe pertanto essere testato nell'ambito del ciclo di lavoro reale o rappresentativo.
Il problema della documentazione
I sistemi a batteria richiedono informazioni tecniche chiare. Il modello della batteria, la configurazione delle celle, la tensione, la capacità, i limiti BMS, il tipo di connettore, i requisiti del caricabatterie, le dimensioni e l'orientamento di installazione devono essere documentati in modo coerente.
Cosa dovrebbe includere le specifiche di una batteria professionale?
Una specifica professionale consente a ingegneri, team di approvvigionamento, produttori e integratori di apparecchiature di lavorare con le stesse informazioni tecniche.
| Area delle specifiche | Informazioni da definire | Perché è importante |
|---|---|---|
| Chimica | LFP, NMC, LCO, NCA o un'altra chimica definita | Determina la tensione e le caratteristiche operative |
| Formato cella | 18650, 21700, 26650, busta, prismatico o altro formato | Influisce sulla progettazione meccanica e termica |
| Configurazione in serie | Numero di celle o gruppi in serie | Definisce la piattaforma di tensione |
| Configurazione parallela | Numero di celle o gruppi paralleli | Definisce la capacità e la capacità attuale |
| Voltaggio nominale | Voltaggio del pacco alle condizioni specificate | Deve corrispondere all'architettura dell'apparecchiatura |
| Capacità | Valore nominale Ah e condizioni di prova | Definisce la capacità di stoccaggio della carica |
| Corrente di scarica | Limiti di corrente continua e di picco | Garantisce l'idoneità al carico reale |
| Corrente di carica | Intervallo di corrente di carica specificato | Supporta il corretto comportamento di ricarica |
| BMS | Tensione, corrente, temperatura, bilanciamento, comunicazione | Definisce la protezione e l'interfaccia del sistema |
| Dimensioni | Lunghezza, larghezza, altezza | Conferma la compatibilità dell'installazione fisica |
| Connettore | Tipo di connettore di alimentazione e segnale | Garantisce la compatibilità elettrica e meccanica |
| Ambiente | Temperatura di funzionamento e ricarica, umidità, vibrazioni | Abbina il pacchetto all'applicazione |
| Trasporto | Test applicabile e documentazione di spedizione | Supporta una logistica conforme |
Inizia con il profilo di carico dell'attrezzatura
Prima di selezionare le celle, identificare la tensione dell'apparecchiatura, la corrente media, la corrente massima, la durata operativa, i periodi di standby e il ciclo di lavoro previsto.
Per le apparecchiature a motore, la corrente di avvio deve essere misurata o calcolata anziché stimata in base al consumo medio del motore.
Definire la piattaforma di tensione
Scegliere una tensione nominale che corrisponda all'elettronica dell'apparecchiatura, al controller del motore, all'inverter e al caricabatterie.
Il conteggio delle celle in serie deve quindi essere calcolato dalla chimica selezionata e dalla piattaforma di tensione richiesta.
Definire i fabbisogni energetici
Stimare il consumo energetico giornaliero o per ciclo utilizzando il ciclo di lavoro effettivo. Quindi considerare le perdite di conversione, la profondità di scarico utilizzabile, gli effetti della temperatura e altre limitazioni del sistema.
Definire i requisiti di alimentazione
Determinare la corrente prevista più alta e quanto durerà. Ciò è particolarmente importante per motori, compressori, pompe, utensili e macchinari mobili.
Definire i vincoli fisici
Fornire le dimensioni disponibili del vano batteria e i punti di montaggio. La specifica dovrebbe inoltre indicare la posizione del connettore, la direzione di uscita del cavo, l'accesso per la manutenzione, lo spazio di ventilazione e l'orientamento di montaggio.
Definire i requisiti termici
Indicare la temperatura ambiente prevista più alta, la temperatura prevista più bassa, il ciclo di lavoro e le condizioni di raffreddamento disponibili.
Definire l'architettura BMS
Il BMS dovrebbe corrispondere al numero di celle in serie, al fabbisogno di corrente, alla tensione di carica, ai sensori di temperatura, al metodo di bilanciamento e all'interfaccia di comunicazione.
Definire i requisiti di ricarica
L'esatta tensione di uscita del caricabatterie, la corrente, il connettore e il metodo di controllo devono essere definiti prima di finalizzare la progettazione della batteria.
Definire qualità e test
Le procedure di qualità possono includere screening delle celle, test di capacità, controlli di resistenza interna, ispezione di saldatura, test di isolamento, test funzionali BMS, test di carica-scarica, ispezione dimensionale e verifica del pacco finale.
- Definire l'attrezzatura:Identificare tensione, carico medio, carico di picco, ciclo di lavoro e ambiente operativo.
- Seleziona chimica:Confronta energia, potenza, comportamento termico, requisiti del ciclo e idoneità dell'applicazione.
- Calcola la disposizione delle celle:Stabilire una configurazione in serie e in parallelo in base ai requisiti di tensione e capacità.
- Specificare la capacità attuale:Definire i requisiti di scarica continua e di picco e la corrente di carica consentita.
- Progettare il BMS:Abbina le funzioni di protezione, bilanciamento, rilevamento e comunicazione allo zaino.
- Gestione termica di progettazione:Crea un percorso termico chiaro per le celle e l'elettronica di potenza.
- Progettare il recinto:Confermare dimensioni, montaggio, ventilazione, protezione e accesso per la manutenzione.
- Definire la ricarica:Adatta la tensione, la corrente, il connettore e il comportamento del controllo del caricabatterie al pacco.
- Verificare la sicurezza:Esaminare l'isolamento elettrico, la protezione da cortocircuito, la protezione termica e i requisiti di trasporto.
- Convalida completa:Testare il pacchetto finito in condizioni elettriche, termiche, meccaniche e ambientali rappresentative.
Cosa dovrebbe fornire un acquirente prima di richiedere una configurazione personalizzata?
- Voltaggio dell'apparecchiatura:Fornire la tensione operativa nominale e consentita.
- Carica informazioni:Fornire corrente media, massima e di avvio o transitoria, ove applicabile.
- Durata operativa:Definire il tempo di esecuzione previsto per ciclo e la frequenza di utilizzo.
- Vano batteria:Fornire lunghezza, larghezza, altezza, punti di montaggio e spazio di raffreddamento disponibile.
- Requisiti del connettore:Fornire i requisiti del connettore di alimentazione e dell'interfaccia di comunicazione.
- Sistema di ricarica:Definire la tensione, la corrente, il connettore e il metodo di ricarica del caricabatterie.
- Ambiente:Indicare la temperatura, l'umidità, le vibrazioni, la polvere e l'esposizione esterna previste.
- Interfaccia di controllo:Definire se l'apparecchiatura richiede CAN, RS485, UART, Bluetooth o un'altra interfaccia di comunicazione.
Una specifica costruita in questo modo fornisce una base molto più solida per la corrispondenza dei prodotti. Riduce inoltre la possibilità di scoprire incompatibilità elettriche o meccaniche dopo che la produzione è già iniziata.
Domande frequenti
Qual è il vantaggio principale di una batteria al litio ricaricabile?
Le batterie al litio ricaricabili possono combinare un'energia specifica relativamente elevata con configurazioni flessibili di tensione e capacità. Sono utilizzati in molte applicazioni portatili, industriali, di mobilità e di accumulo di energia.
Qual è la differenza tra tensione e capacità?
La tensione descrive il potenziale elettrico della batteria, mentre la capacità descrive la quantità di carica elettrica che la batteria può fornire in condizioni specifiche. La tensione viene misurata in volt e la capacità viene normalmente misurata in ampere-ora.
Come viene stimata l'energia della batteria?
Una stima semplificata è l'energia in wattora pari alla tensione nominale moltiplicata per la capacità in amperora. L'energia effettivamente utilizzabile dipende dalle condizioni di scarica, dalla temperatura, dai limiti di gestione della batteria, dalle perdite di conversione e dal metodo di test specificato.
Cosa significa 10S3P?
10S3P indica dieci gruppi di serie e tre celle o gruppi paralleli in ciascuna posizione di serie. La tensione e la capacità finali dipendono dalla tensione e dalla capacità della singola cella.
Perché è necessario un BMS?
Un BMS può monitorare tensione, corrente e temperatura, proteggere la batteria da condizioni operative anomale e gestire il bilanciamento delle celle nei pacchi multicella. Le sue funzioni esatte dipendono dal design della batteria.
Ogni chimica del litio può utilizzare lo stesso caricabatterie?
No. La tensione di carica e il comportamento di carica dipendono dalla chimica e dalla configurazione della cella. Il caricabatterie deve essere abbinato all'esatta piattaforma di voltaggio e alla chimica della batteria.
Cos'è il tasso C?
Il tasso C esprime la corrente relativa alla capacità della batteria. Ad esempio, una scarica di 1C per una batteria da 20 Ah corrisponde a 20 A, in base alle condizioni operative specificate della batteria.
Perché una batteria ad alta capacità può comunque non essere adatta per un elettroutensile?
La capacità descrive la carica immagazzinata, ma un utensile elettrico può richiedere un'elevata corrente istantanea. Le celle, le interconnessioni, il BMS, il cablaggio e i connettori devono tutti supportare i livelli di picco e di scarica continua richiesti.
Qual è la differenza tra la chimica LFP e NMC?
L'LFP è noto per la forte stabilità termica e le caratteristiche di ciclo lungo, mentre l'NMC è comunemente selezionato per una maggiore densità di energia e prestazioni di potenza bilanciate. La scelta corretta dipende dai requisiti dell'apparecchiatura e dall'ambiente operativo.
Quali formati di cella sono comunemente usati?
I formati comuni includono celle cilindriche, a sacchetto e prismatiche. I formati cilindrici includono esempi come 18650, 21700 e 26650. Il formato influisce sul layout meccanico, sulla gestione termica, sull'assemblaggio e sulla progettazione dell'involucro.
Perché la gestione termica è importante?
Il flusso di corrente crea calore all'interno delle cellule e dei componenti elettrici. Una temperatura eccessiva può influire sulle prestazioni, sul comportamento di carica, sull'invecchiamento e sulla sicurezza, quindi i pacchi batteria ad alta potenza richiedono un percorso termico appropriato.
Le batterie al litio possono funzionare quando fa freddo?
Possono funzionare entro l'intervallo di temperatura specificato per la cella, ma le temperature fredde possono ridurre la potenza disponibile e aumentare la resistenza interna. Anche la ricarica a bassa temperatura può richiedere restrizioni a seconda della chimica e del design della cella.
È possibile utilizzare un vecchio caricabatterie al piombo con una batteria al litio?
Non automaticamente. Le batterie al piombo e al litio utilizzano comportamenti di carica e requisiti di tensione diversi. Il caricabatterie deve essere confermato compatibile con la composizione chimica della batteria sostitutiva e la tensione del pacco prima dell'uso.
Quali protezioni di sicurezza dovrebbe avere un pacco batteria?
A seconda del progetto, le protezioni possono includere sovraccarico, scarica eccessiva, sovracorrente, cortocircuito, sovratemperatura, squilibrio delle celle e adeguato isolamento elettrico. Potrebbero essere necessari anche fusibili e altri componenti di protezione.
Quali documenti potrebbero essere necessari per il trasporto internazionale delle batterie?
A seconda del tipo di batteria, della modalità di trasporto e della giurisdizione, la documentazione può includere informazioni sui test relativi a UN38.3, informazioni sui dati di sicurezza, valutazioni del trasporto, specifiche di imballaggio, etichette e altri documenti di spedizione richiesti.
Quanto può durare una batteria al litio?
La durata varia in base alla composizione chimica, alla profondità di scarica, alla velocità di carica e scarica, alla temperatura, alle condizioni di conservazione, alla qualità delle celle e alla strategia di gestione della confezione. I dati sulla durata del ciclo dovrebbero sempre essere interpretati insieme alle condizioni di prova in cui sono stati misurati.
Cosa causa il calo della capacità della batteria nel tempo?
La capacità può diminuire gradualmente a causa dell'invecchiamento elettrochimico, dell'elevata temperatura operativa, dell'elevata corrente, dei cicli profondi, dello stato di carica elevato prolungato e di altri fattori di stress. L'esatto comportamento di invecchiamento dipende dalla chimica della cella e dalle condizioni operative.
Perché le cellule devono essere bilanciate?
Le celle collegate in serie possono sviluppare nel tempo diversi stati di carica. Il bilanciamento aiuta a ridurre tali differenze in modo che nessuna singola cella raggiunga un limite di tensione significativamente prima delle altre.
È possibile personalizzare un pacco batteria per una macchina specifica?
SÌ. È possibile progettare un pacchetto personalizzato in base a tensione, capacità, formato della cella, configurazione serie-parallelo, BMS, comunicazione, connettori, dimensioni dell'involucro, montaggio e requisiti ambientali, a condizione che il progetto risultante sia tecnicamente convalidato.
Quali informazioni dovrebbero essere fornite per un progetto di batteria personalizzato?
Le informazioni utili includono tensione dell'apparecchiatura, corrente media e di picco, ciclo di lavoro, durata operativa, spazio disponibile nella batteria, metodo di montaggio, requisiti del connettore, interfaccia di comunicazione, metodo di ricarica, temperatura ambiente ed esposizione ambientale prevista.
Perché la batteria e il caricabatterie dovrebbero essere trattati come un unico sistema?
Il caricabatterie determina il modo in cui la batteria viene caricata elettricamente, mentre la chimica della batteria e il BMS determinano quali condizioni di ricarica sono accettabili. La mancata corrispondenza di questi componenti può produrre prestazioni scadenti o condizioni non sicure.
Cosa è necessario controllare prima di sostituire una batteria con una diversa composizione chimica del litio?
Controllare la tensione nominale, la tensione di carica massima, la corrente di carica, la corrente di scarica, l'architettura BMS, la compatibilità del caricabatterie, le dimensioni fisiche, la disposizione dei connettori, le condizioni termiche e l'intervallo di tensione consentito del controller dell'apparecchiatura.
In che modo una migliore progettazione delle batterie può migliorare le prestazioni del sistema?
Le prestazioni della batteria sono in definitiva il risultato di molte decisioni interconnesse. La chimica delle cellule determina il comportamento elettrochimico di base, ma la batteria finale dipende altrettanto dalla configurazione serie-parallelo, dal BMS, dai collegamenti elettrici, dal caricabatterie, dalla progettazione termica, dall'involucro e dal controller dell'apparecchiatura.
Questo è il motivo per cui raramente è sufficiente selezionare una batteria tramite un singolo numero. La tensione deve corrispondere all'apparecchiatura. La capacità deve corrispondere alla durata operativa richiesta. La corrente continua e di picco deve corrispondere al profilo di carico. I parametri di carica devono corrispondere alla chimica selezionata. La progettazione termica deve tenere conto del ciclo di lavoro reale. Il BMS deve essere compatibile con l'esatta configurazione della cella.
La struttura fisica è altrettanto importante. Le celle cilindriche, le celle a sacchetto e le celle prismatiche offrono diverse possibilità di confezionamento. Il formato selezionato deve adattarsi al vano batteria lasciando spazio sufficiente per l'isolamento, i collegamenti, il raffreddamento, l'elettronica di protezione e l'accesso per la manutenzione.
L'applicazione ha una grande influenza sul progetto finale. Un piccolo dispositivo elettronico può dare priorità alla compattezza e alla densità energetica. Un utensile elettrico può dare priorità ad un'elevata capacità di scarica. Uno scooter elettrico potrebbe aver bisogno di un equilibrio tra energia e corrente di picco del motore. Un robot industriale può enfatizzare cicli di lavoro e comunicazioni ripetuti. Un sistema di stoccaggio stazionario può enfatizzare le prestazioni del ciclo, la stabilità termica e il monitoraggio.
La sicurezza deve rimanere parte di ogni fase di progettazione. La protezione da sovraccarico, scarica eccessiva, sovracorrente, cortocircuito, temperatura eccessiva e squilibrio delle celle dovrebbe essere integrata nell'architettura elettrica anziché trattata come un ripensamento.
Anche il trasporto e la documentazione fanno parte della progettazione professionale delle batterie. Le spedizioni internazionali possono richiedere test, imballaggio, etichettatura e documentazione di trasporto definiti, mentre l'approvvigionamento di progetti può richiedere specifiche, disegni e registri di ispezione chiari.
Per i produttori di apparecchiature e gli integratori di sistemi, l’approccio più utile è iniziare con le condizioni operative reali e procedere a ritroso verso la configurazione della batteria. Ciò crea una relazione più chiara tra il carico dell'apparecchiatura, la chimica della batteria, la disposizione delle celle, il BMS, il caricabatterie, il sistema termico, l'involucro e il comportamento operativo previsto.
Un progetto adeguatamente progettatoBatteria agli ioni di litioè quindi più di un gruppo di celle ricaricabili. Si tratta di un sistema di alimentazione coordinato progettato attorno a uno specifico carico elettrico, condizione ambientale, struttura meccanica, strategia di ricarica e architettura di protezione.
Hai bisogno di una configurazione di batteria al litio per la tua attrezzatura?
Potenza Vcellsupporta soluzioni di batterie ricaricabili specifiche per l'applicazione che coprono piattaforme di tensione, formati di celle cilindriche e di altro tipo, configurazioni serie-parallelo, protezione BMS, connettori, involucri e requisiti di pacchetti personalizzati. Per specifiche tecniche e discussioni di progetto,contattaci.
